气动薄膜耐高温调节阀

产品名称: 气动薄膜耐高温调节阀

详细说明

 ZJHPG气动高温调节阀,由多弹簧气动薄膜执行机构(或活塞式气动执行器)和低流阻调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动薄膜高温调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,气动高温调节阀调节机构采用平衡式阀塞结构,具有阀稳定性好,不易震动,噪音低,对温度敏感性小。气动薄膜高温调节阀特别适用于泄露量要求不高、温度较高的场合。

一、ZJHPG气动高温调节阀阀门概述

气动高温调节阀是由气动薄膜执行机构和铸钢高温调节阀阀体组成,其中,高温调节阀阀体可以是高温单座调节阀阀体、高温套筒调节阀阀体、笼式高温调节阀阀体和高温三通调节阀阀体,气动高温调节阀一般使用在高温水蒸气和高温导热油品中,气动单座调节阀配置HEP定位器YT-1000L 定位器,可以根据用户需求,配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA,可以选配输出信号4-20mA。

气动高温调节阀广泛应用于精确控高温蒸汽、高温导热油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。

二、 ZJHPG气动高温调节阀技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.6、2.5、4.0、6.4、10.0

额定行程(mm)

16

25

40

60

100

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

流量特性

等百分比、直线型

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、套筒式

阀盖形式

高温型(+250~+450℃)

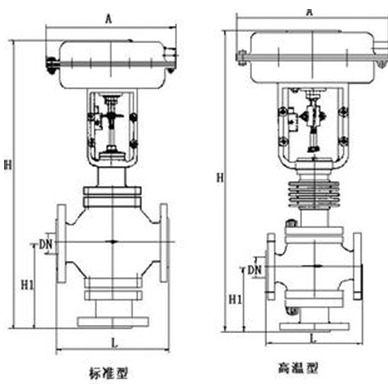

三、 ZJHPG气动高温调节阀不同类型的结构图对比


四、ZJHPG气动高温调节阀气动薄膜执行机构配定位器


气动薄膜执行机构 配YT-1000L定位器

五、ZJHPG气动高温调节阀  气动薄膜执行机构技术参数

配置执行器类别

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

10、16

24

40

40、60

100

弹簧范围(KPa)

20~100(标准)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140~400KPa

气源接口

RC1/4"

环境温度

-30~+70℃

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)




六、ZJHPG气动高温调节阀  安装尺寸

公称通径 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

181

184

200

222

254

276

298

352

410

451

550

640

880

PN40

194

197

200

235

267

292

317

368

425

473

640

760

910

PN64

206

200

210

251

286

311

337

394

440

508

670

810

950

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H1

370

396

428

428

436

415

464

507

690

840

632

725

882

H2

298

298

298

298

298

380

380

380

510

510

510

650

650

H3

180

180

180

180

180

236

236

236

310

310

310

380

380

L1

280

280

280

280

280

350

350

350

475

475

475

560

560

A

282

282

282

282

282

360

360

360

470

470

470

580

580

C

220

220

220

220

220

270

270

270

320

320

320

400

400

八、ZJHPG气动高温调节阀  订货须知

1.公称通径
2.公称压力
3.连接方式
4.执行机构
5.作用方式
6.工艺介质及状态
7.阀前压力、阀后压力
8.大、正常、小流量
9.使用温度
10.附件(电气阀门定位器、过滤减压器、电磁阀、保位阀、阀位开关、手轮)
